Wejdź w erę precyzyjnego nawijania dzięki trójfazowej maszynie do nawijania cewek indukcyjnych firmy Santong Weiye. Jako zaawansowany dostawca i fabryka głęboko zakorzeniona w krajobrazie innowacji Shenzhen, na pierwszym planie stawiamy najnowocześniejszą technologię. Dzięki ponad 15-letniemu doświadczeniu nasz zespół skrupulatnie zaprojektował maszynę, która wyznacza nowe standardy w precyzji nawijania.
Przykładem zaangażowania Santong Weiye w doskonałość jest nasza trójfazowa maszyna do nawijania cewek indukcyjnych w trybie wspólnym. To zaawansowane rozwiązanie charakteryzuje się bezproblemową automatyzacją, precyzyjnym nawijaniem i najwyższą jakością. Jako Twój zaufany partner dostarczamy innowacyjne rozwiązania odpowiadające dynamicznym potrzebom branż.
Wejdź w przyszłość technologii przemysłowej z Santong Weiye. Nasza trójfazowa maszyna do nawijania cewek indukcyjnych w trybie wspólnym stanowi zmianę paradygmatu w zakresie wydajności uzwojenia, co czyni nas preferowanym wyborem dla firm poszukujących zaawansowanych, niezawodnych i precyzyjnych rozwiązań w zakresie uzwojeń.

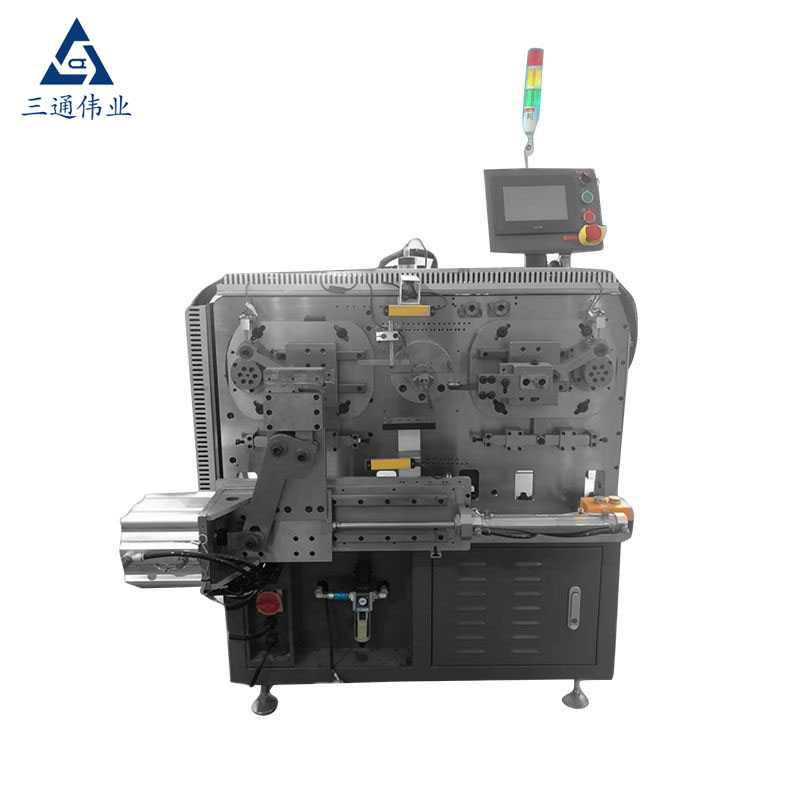

1. Trójfazowa maszyna do nawijania cewek indukcyjnych typu wspólnego 3T-805 jest bardzo praktycznym i skutecznym sprzętem do wytwarzania cewek indukcyjnych i transformatorowych. Może nawijać płaskie cewki o różnych kształtach i specyfikacjach.
2. 3T-805 trójfazowa maszyna do nawijania cewek indukcyjnych w trybie wspólnym jest łatwa, wygodna i szybka w debugowaniu i wymaga jedynie wymiany formy;

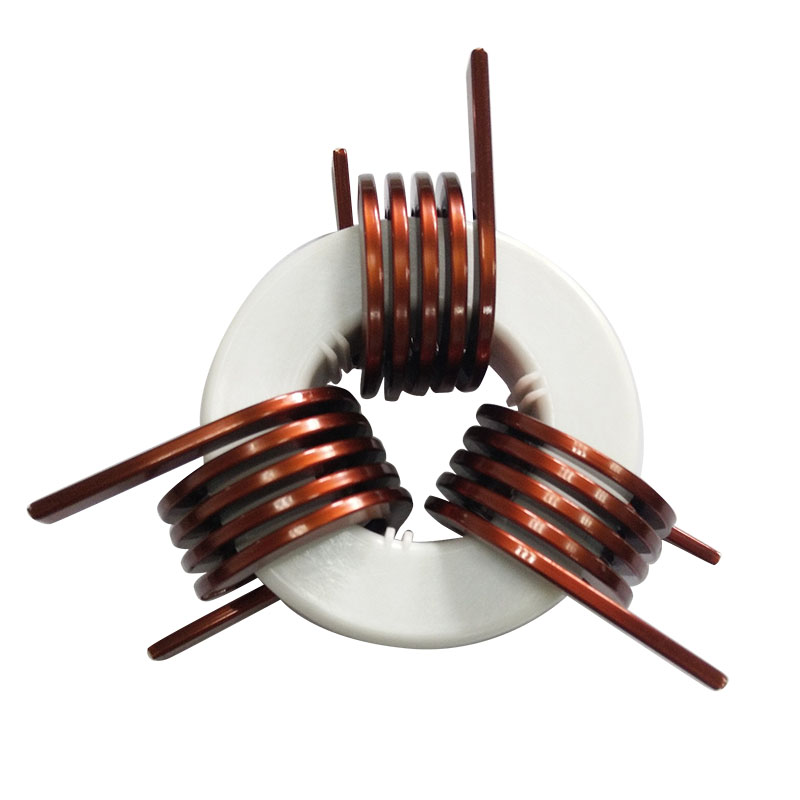

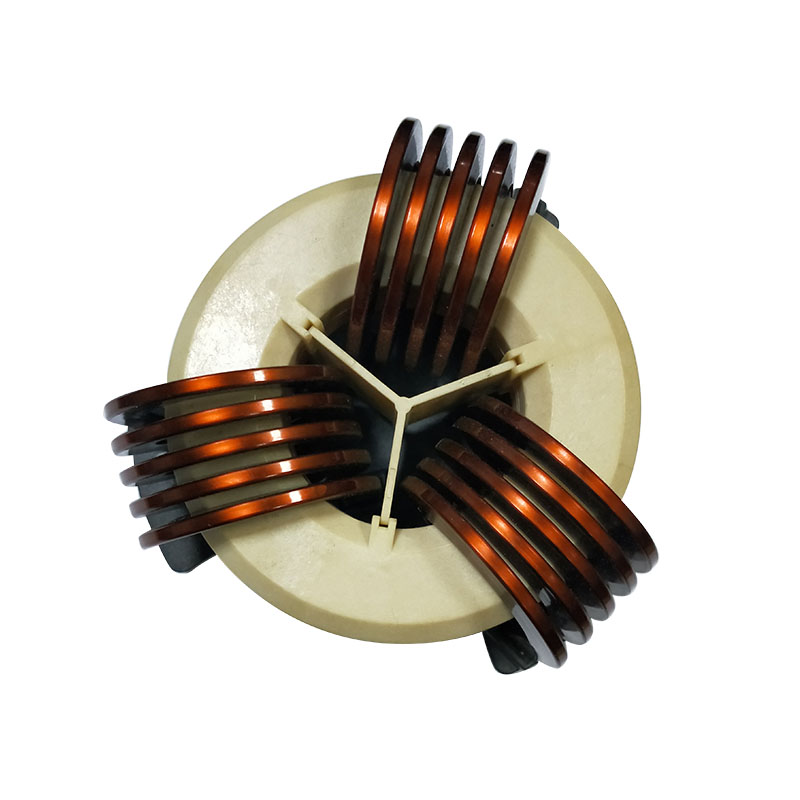

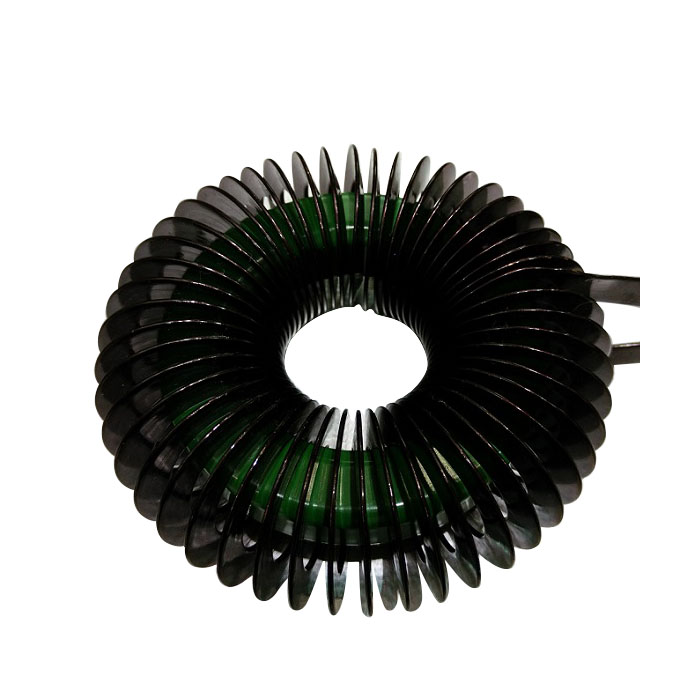

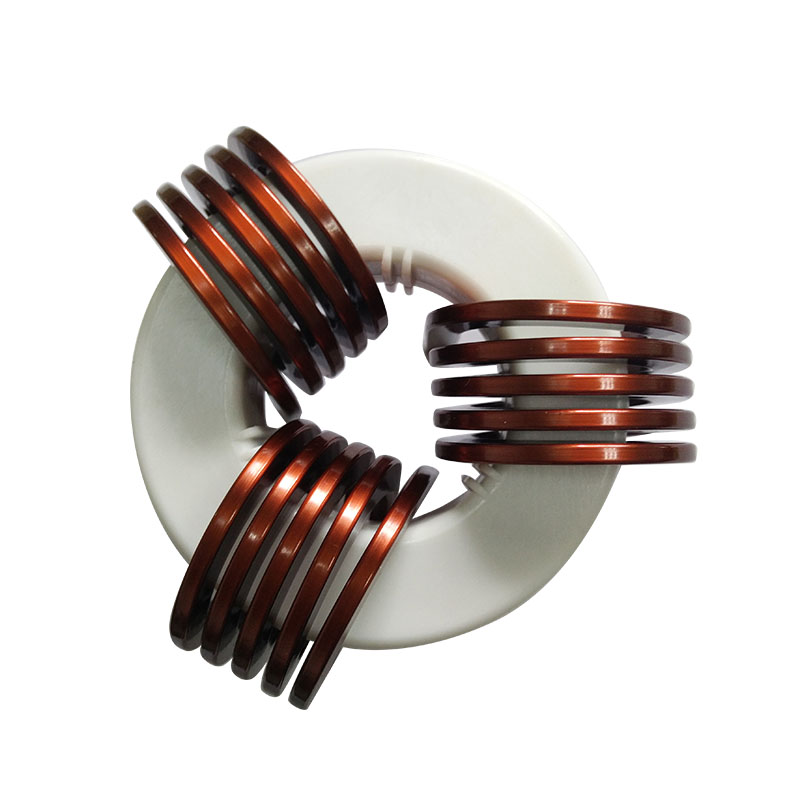

3. 3T-805 trójfazowa maszyna do nawijania cewek indukcyjnych w trybie wspólnym jest sterowana komputerowo i napędzana serwomechanizmem. Może wytwarzać różne produkty z cewkami płaskimi z pierścieniem magnetycznym o grubości od 1 mm do 6 mm i szerokości od 2,0 mm do 12,0 mm (powierzchnia przekroju drutu jest mniejsza niż 50 mm kwadratowych);
4. Trójfazowa maszyna do nawijania cewek indukcyjnych typu wspólnego 3T-805 służy do debugowania przewodów o tej samej specyfikacji. Nie trzeba zmieniać formy, wystarczy dostosować parametry;
5. 3T-805 trójfazowa maszyna do nawijania cewek indukcyjnych w trybie wspólnym wymaga jedynie wymiany formy w celu debugowania przewodów o różnych specyfikacjach;
6. Zastosowano interfejs operacyjny systemu Windows i 12-calowy wyświetlacz LCD, zapewniający wyraźny i intuicyjny obraz oraz prostą obsługę. Łatwość uczenia się;
7. Trójfazowa maszyna do nawijania cewek indukcyjnych 3T-805 może zapisywać parametry regulacji różnych specyfikacji produktów, co jest proste i wygodne w użyciu;
8. Układ zasilania to precyzyjny serwosilnik, który jest dopasowany do układu sterowania CNC, aby układ mechaniczny działał dokładniej i stabilniej;
Numer seryjny |
Projekt |
parametry techniczne |
1 |
Przetwarzanie średnicy drutu |
Grubość (1 ~ 6 mm) * szerokość (2,0 ~ 12) Stosunek szerokości do grubości linii płaskiej jest mniejszy niż 5 razy, a pole przekroju drutu jest mniejsze niż 50 mm2 |
2 |
kierunek nawijania |
Zgodnie z ruchem wskazówek zegara kontra przeciwnie do ruchu wskazówek zegara |
3 |
Maksymalny skok roboczy rzędu drutów |
200mm |
4 |
Moc silnika szpuli, |
Serwo AC 1000W |
5 |
Moc silnika podajnika szpulowego |
Serwo AC 7500W |
6 |
Zakres ustawień szpuli podającej |
0,1°--359,9° |
7 |
Moc silnika osi palety |
Serwo AC 400W |
8 |
zakres ustawień osi palety |
-20--8000 |
9 |
Liczba cewek |
1-100 okrążeń |
10 |
Prędkość nawijania (wyjście na godzinę) |
50-1200 szt./godz. będzie się różnić w zależności od specyfikacji drutu i zwojów |
11 |
Zasilanie operacyjne |
AC 380 V |
12 |
Specyfikacja maszyny (D*W*H) |
2200*1300*1900mm |
13 |
Ciężar maszyny |
750 kg |
14 |
Całkowita moc |
8KW (można dostosować do różnych wymagań) |
